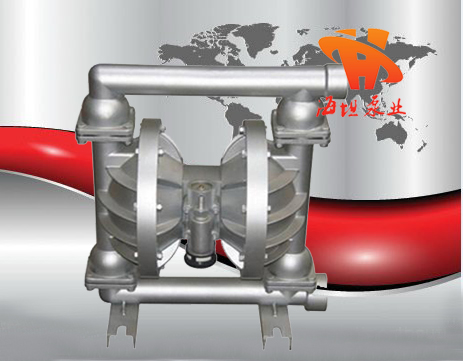

【QBY系列鋁合金氣動隔膜泵】產品:

【QBY系列鋁合金氣動隔膜泵】產品概述：

QBY鋁合金氣動隔膜泵是目前國內*新穎的一種泵，對于各種腐蝕性液體，帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉庫油回收、臨時倒罐等液體均能予以抽光吸盡。泵體過流部件材質采用不銹鋼、鋁合金、鑄鐵、工程塑料、襯氟塑料(特氟龍)，隔膜根據不同液體分別采用丁晴橡膠、氟橡膠、氯丁橡膠、聚四氟乙烯及聚全氟乙丙烯（F46）。
QBY鋁合金氣動隔膜泵，采用壓縮空氣，蒸汽，工業廢氣為動力源，吸程7m，揚程0-50m,流量0.8-40 m3/h無級可調

【QBY系列鋁合金氣動隔膜泵】產品特點：

1．不需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/c㎡。
流動寬蔽，通過性能好，允許通過QBY氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
2．*大顆粒，直徑達10mm抽送泥漿、雜質時，對泵磨損甚微。
3．揚程、流量可通過氣閥開度實現無級調節。（氣壓調節在1-7kg/c㎡之間）。
4．該泵無旋轉部件，沒有軸封隔膜將抽送的介質與泵的運動部件，工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒，易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全。
5．不必用電，在易燃、易爆場所使用安全可靠。
6．可以浸沒在介質中工作。
7．使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地無介質運行或突然停機，泵也不會因此而損壞，一旦超負荷，泵便會自動停機，具有自我保護性能，當負荷恢復正常以后，又能自動啟動運行。
8．結構簡單、易損件少，該泵結構簡單、安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。
9． 可輸送較粘的液體。（粘度在1萬厘泊以下）
10．本泵無須用油潤滑，即使空轉，對泵也無任何影響。這是該泵一大特點。

【QBY系列鋁合金氣動隔膜泵】典型應用例：

    流體卸料
    化學藥劑排空
    陶瓷釉料供給
    排水及蝶水池排空
    廢水輸送
    液體分裝
    機械切削劑
    粘著劑及密封膠，油漆，油墨
    循環系統

【QBY系列鋁合金氣動隔膜泵】QBY-10/15技術資料：

　    *大空氣消耗量： 0.3m3/min
　 　 *大供氣壓力： 7kgf/cm2
　 　 流量：0.8m3/h
      *高揚程：50m
　 　 泵浦出口壓力：6kgf/cm2
　 　 每一循環流量
　 　 *大自吸能力：5.48m
　 　 *大容許顆粒：1.2mm
　 　 *高工作溫度：120℃
　 　            Teflon膜片型可達93.3℃
　 　 氣體入口尺寸：3/4npt(f)
　 　 液體入口尺寸：1/2"NPT     15mm
　 　 液體出口尺寸：1/2"NPT     15mm
　 　 接液部泵體零件材質：鋁合金
      接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE
　 　 非接液外部零件：鋁合金
　 　 包裝：出口紙箱    包裝尺寸：0.25×0.25×0.18
　 　 凈量：4.5kg

【QBY系列鋁合金氣動隔膜泵】QBY-25技術資料：

　    *大空氣消耗量： 0.6m3/min
　 　 *大供氣壓力： 7kgf/cm2
　 　 流量：2.4m3/h
      *高揚程：50m
　 　 泵浦出口壓力：6 kgf/cm2
　 　 每一循環流量
　 　 *大自吸能力：7m
　 　 *大容許顆粒：2.5mm
　 　 *高工作溫度：120℃
　 　            Teflon膜片型可達93.3℃
　 　 氣體入口尺寸：1/2npt(f)
　 　 液體入口尺寸：1"NPT       25mm
　 　 液體出口尺寸：1"NPT       25mm
　 　 接液部泵體零件材質： 鋁合金
      接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE
　 　 非接液外部零件：鋁合金
　 　 包裝：木箱       包裝尺寸：0.43×0.33×0.50
　 　 凈量：14.5kg

【QBY系列鋁合金氣動隔膜泵】QBY-40技術資料：

      *大空氣消耗量:0.6m3/min
　 　 *大供氣壓力:7kgf/cm2
　 　 流量：8m3/h
      *高揚程：50m
　 　 泵浦出口壓力：6 kgf/cm2
　 　 每一循環流量
　 　 *大自吸能力：7m
　 　 *大容許顆粒：4.5mm
　 　 *高工作溫度：120 ℃
　 　            Teflon膜片型可達93.3℃
　 　 氣體入口尺寸：1/2npt(f)
　 　 液體入口尺寸：1.5"NPT       40mm
　 　 液體出口尺寸：1.5"NPT       40mm
　 　 接液部泵體零件材質： 鋁合金
      接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE
 　 　非接液外部零件：鋁合金
　 　 包裝：木箱       包裝尺寸：0.43×0.33×0.50
　 　 凈量：14.5kg

【QBY系列鋁合金氣動隔膜泵】QBY-50技術資料：

      *大空氣消耗量： 0.9 m3/min
　 　 *大供氣壓力： 7 kgf/cm2
　 　 流量：12m3/h
      *高揚程：50m
 　 　泵浦出口壓力：6 kgf/cm2
　 　 每一循環流量
　 　 *大自吸能力：7m
　 　 *大容許顆粒：8mm
　 　 *高工作溫度：120℃
　 　            Teflon膜片型可達93.3℃
　 　 氣體入口尺寸：1/2npt(f)
　 　 液體入口尺寸：2"NPT       50mm
　 　 液體出口尺寸：2"NPT       50mm
　 　 接液部泵體零件材質：鋁合金
      接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE
 　 　非接液外部零件：鋁合金
　 　 包裝：木箱       包裝尺寸：0.68×0.45×0.94
　 　 凈量：42kg

【QBY系列鋁合金氣動隔膜泵】QBY-80技術資料：

      *大空氣消耗量： 1.5 m3/min
　 　 *大供氣壓力： 7 kgf/cm2
　 　 流量：24m3/h
      *高揚程：50m
　 　 泵浦出口壓力：6 kgf/cm2
　 　 每一循環流量
　 　 *大自吸能力：7m
　 　 *大容許顆粒：10mm
　 　 *高工作溫度：120℃
　 　            Teflon膜片型可達93.3℃
　 　 氣體入口尺寸：1/2npt(f)
　 　 液體入口尺寸：3"NPT       80mm
　 　 液體出口尺寸：3"NPT       80mm
　 　 接液部泵體零件材質： 鋁合金
      接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE
 　 　非接液外部零件：鋁合金
　 　 包裝：木箱       包裝尺寸：0.70×0.54×1.2
　 　 凈量：77

【QBY系列鋁合金氣動隔膜泵】工作原理：

在氣動鋁合金隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥 3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出

聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，QBY系列鋁合金氣動隔膜泵性能參數、QBY系列鋁合金氣動隔膜泵使用場合、QBY系列鋁合金氣動隔膜泵材質要求、QBY系列鋁合金氣動隔膜泵結構、QBY系列鋁合金氣動隔膜泵安裝尺寸以及QBY系列鋁合金氣動隔膜泵的價格等詳情，我們一定會盡心盡力為您提供優質的服務。
