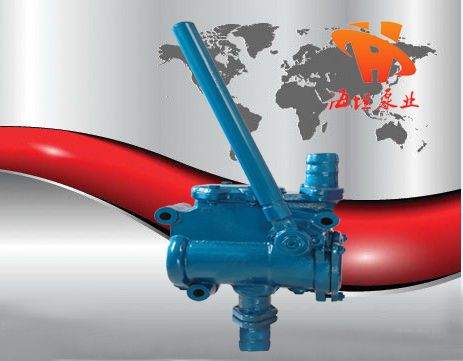

【S、SH-25、38型手搖泵】產品:
【S、SH-25、38型手搖泵】產品簡介：
永嘉海坦泵業生產的S、SH-25、38型手搖泵適用于抽吸清水、汽油、煤油及對鐵和銅等無腐蝕性之液體，不適用于含有纖維或其它固體顆粒之液體。抽吸液體之溫度在60℃以下（系指皮碗式泵）。S、SH-25、38型手搖泵結構緊湊，使用方便可靠，只須1—2人用手往復搖動手柄即可工作。可供工礦、企業、學校、車輛、船舶、人防等單位使用。
【S、SH-25、38型手搖泵】型號意義：
如S—25、SH—25
S——為皮碗式。適用于吸送清水。
SH——為活塞式。適用于吸送油類液體。
25——為泵進出口徑
【S、SH-25、38型手搖泵】結構說明：
S、SH-25、38型手搖泵的結構原理是，當用手往復搖動搖手柄(29)時，通過軸(21)、搖臂(9)、連桿(36)等傳動機構，使活塞(7)作往復運動。如圖所示，當活塞向左移動時，右端的泵缸體積逐漸擴大，形成真空，液體從吸水管(34)經過鑄在泵體旁邊的吸入流道頂開吸水閥進入缸體右端。在同一時間里，缸體左側由于活塞的壓縮，使壓水閥(5)頂開，液體經吐出管(11)排出。若活塞的運動方向返回向右時，則泵缸左側吸入液體，泵缸右側排出液體，這樣往復不歇地把液體吸入排出。形成泵的工作。泵的壓水閥向上行程由蓋板(6)限止，吸水閥向上行程由壓水閥限止。蓋板與泵體用螺栓(8)緊固，活塞行程由泵蓋(14)和泵體限止。為了安裝在墻上或其它基礎上，泵體有三個螺栓孔。
【S、SH-25、38型手搖泵】結構圖：
|
1 |
泵體 |
2 |
吸水閥座 |
3 |
吸水閥 |
4 |
壓水閥座 |
5 |
壓水閥 |
6 |
蓋板 |
|
7 |
活塞式部件 |
(7) |
皮碗式部件 |
8 |
螺栓 |
9 |
搖臂 |
10 |
蓋板紙墊 |
11 |
吸入、吐出管紙墊 |
|
12 |
吐出管 |
13 |
泵蓋紙墊 |
14 |
泵蓋 |
15 |
標牌 |
16 |
鉚釘 |
17 |
螺栓 |
|
18 |
襯套 |
19 |
柱銷 |
20 |
螺栓 |
21 |
軸 |
22 |
填料座 |
23 |
墊圈 |
|
24 |
螺母 |
25 |
填料 |
26 |
填料壓蓋 |
27 |
雙頭螺栓 |
28 |
螺母 |
29 |
搖手柄部件 |
|
30 |
塾圈 |
31 |
螺母 |
32 |
雙頭螺栓 |
33 |
拉桿 |
34 |
吸入管 |
35 |
四方螺塞 |
|
36 |
活塞連桿 |
37 |
螺母 |
|
|
|
|
|
|
|
|
【S、SH-25、38型手搖泵】性能參數：
|
型 號 |
S-25 |
S-38 |
|
SH-25 |
SH-38 |
|
|
流量（升/分） |
15-23 |
39-59 |
|
*大揚程（米） |
30 |
30 |
|
*大吸入揚程（米） |
4.5 |
4.5 |
|
吐出及吸入口徑（毫米） |
25 |
38 |
|
工作人數 |
1-2 |
1-2 |
【S、SH-25、38型手搖泵】安裝尺寸：
|
型號/尺寸 |
A |
B |
C |
D |
E |
F |
G |
|
S-25 |
200 |
55 |
135 |
250 |
260 |
254 |
35 |
|
SH-25 |
|||||||
|
S-38 |
246 |
54 |
165 |
295 |
310 |
295 |
43 |
|
SH-38 |
聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，S、SH-25、38型手搖泵性能參數、S、SH-25、38型手搖泵使用場合、S、SH-25、38型手搖泵材質要求、S、SH-25、38型手搖泵結構、S、SH-25、38型手搖泵安裝尺寸以及S、SH-25、38型手搖泵的價格等詳情，請聯系我們的營銷部，電話：0577-66996885、66996886，感謝您訪問海坦泵業網站【http://www.talorbrand.com/】，我們一定會盡心盡力為您提供優質的服務。
